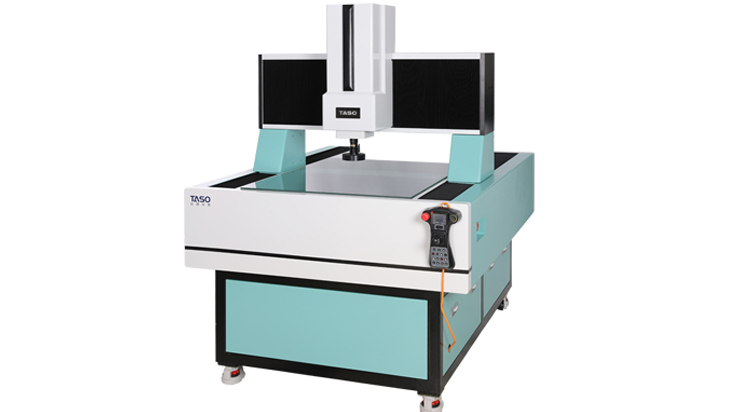

影像儀是一種成熟的精密幾何量測量儀器。經歷十幾年技術的發展趨勢，已經成為精密幾何量測量中最常見的測量儀器之一。影像儀運用影像測頭采集產品工件的影像，根據數位圖象處理技術獲取各種各樣繁雜形狀產品工件表層的座標點，再運用座標轉換和資料處理技術轉化成座標測量平面中的各種各樣幾何要素，從而計算得到被測產品工件的實際尺寸、形狀和相互位置關系。

　　經過不斷的發展，影像測量儀的應用范圍不斷擴大，可以測量各種復雜的工件輪廓和表面形狀。目前，影像測量儀的測量對象包括電子部件、精密模具、沖壓部件、PCB板、螺紋、齒輪、成形刀具等各種工件，逐漸進入電子、機械、儀表、鐘表、輕工、防衛軍工、航空航天等行業，成為高等院校、研究所、計量技術機構的實驗室、計量室、生產現場常用的精密測量儀器。今天我們主要討論的是影像測量儀在模具行業的應用。

　　市場需求

　　模具測量涉及的范圍非常廣泛，包括模具測繪、模具設計、模具加工、模具檢驗、模具修復后檢驗、模具成型產品批量檢驗等多個領域。每個領域都需要高精度的尺寸測量，包括距離、角度、高度、圓孔直徑、圓弧半徑、曲面等幾何，包括圓度、直線度、平面度、垂直度、平行度、同軸度等形位公差。另一方面，各領域的測量要求也不同，zui典型的是模型測繪和模型成型產品的批量檢測:模型測繪與尺寸的全面測量有關，測量效率要求不高，對儀器功能要求高的模型成型產品的批量檢測對測量效率要求非常高。

傳統的接觸式三座標準測量機、關節臂測量機、大型激光跟蹤機等儀器在模具測量領域也得到了廣泛的應用，但在結構細膩、薄壁類工件、微小注射件、批量快速測量時，沒有良好的解決辦法。影像測量儀利用CCD面陣式測量儀、非接觸式測量的特點，能夠有效地完成無法接觸、易變形、形狀微小的工件，在這方面具有絕對優勢。
